防火门电动闭门器接线图解

发布时间:2020-06-09 01:27:13人气:1231

防火门电动闭门器适用于常开防火门消防联动控制系统中防火门的配套产品,安装在疏散走道、楼梯间、前室的防火门上,当发生火灾时,应具有自行关闭防火门和关门信号反馈的功能。双扇和多扇防火门,消防联动时还应具有按顺序关闭的功能。

金捍力温电双控联动闭门器(1mA微功耗版)

防火门电动闭门器主要由滑轨定位释放装置、连杆、液压闭门器三部分组成,安装并不难,只要量好位置,几颗螺丝固定即可快速安装完成。但是一些师傅却被接线难倒了,因为电动闭门器一般有5条线,没有经验的确很难分辨哪根线接哪里,下面以金捍力电动闭门器为大家讲解。

电动闭门器接线端一般5根线,各颜色对应功能分别为:

——开门到位信号
——关门到位信号
绿——公共线
——24V电源负极-
——24V电源正极+

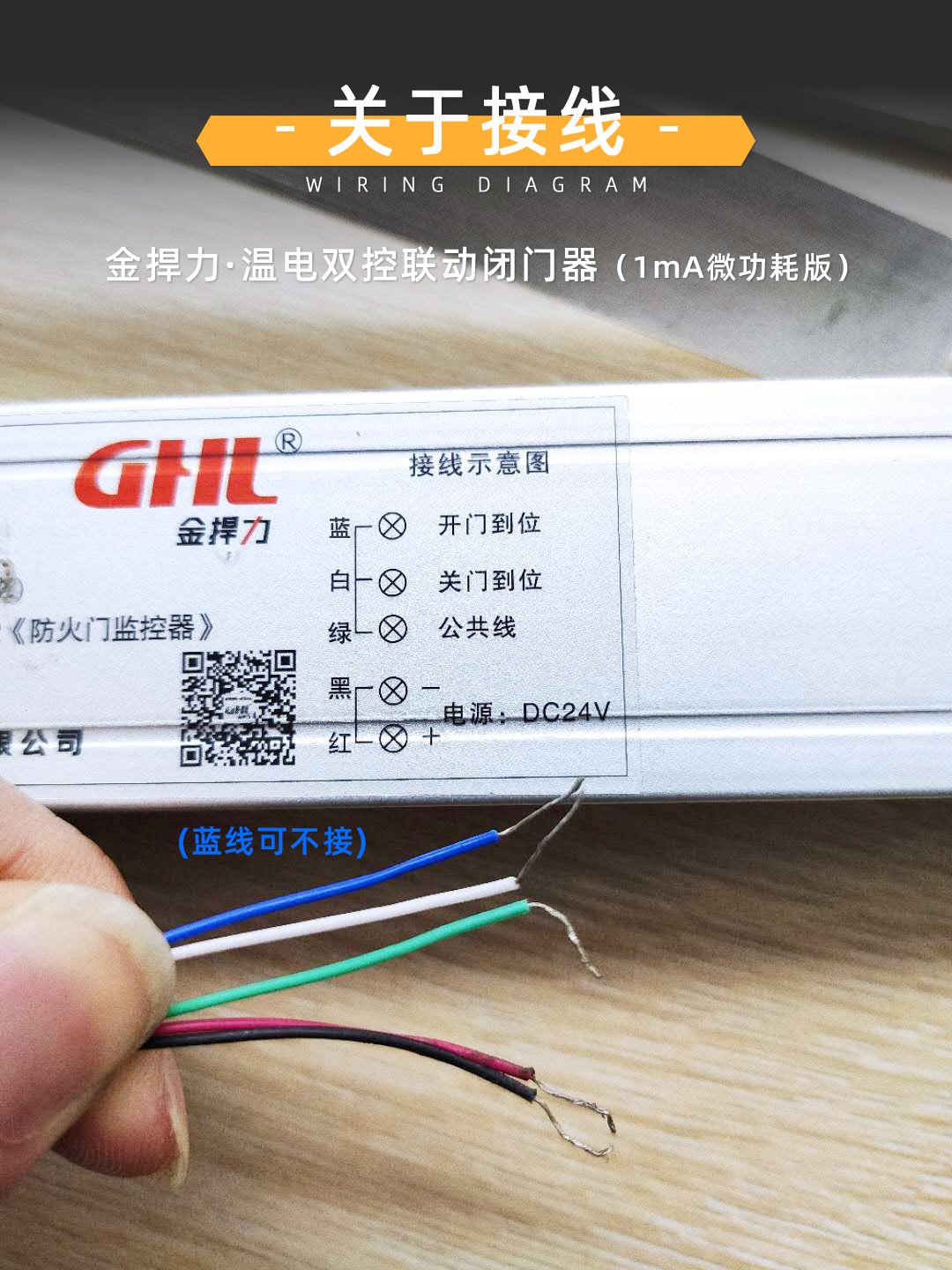

金捍力电动闭门器接线图
电动闭门器接线图

一些需要注意的点:
防火门电动闭门器不能接220V电源,如现场没有电源,需要配24V电源变压器。或者搭配防火门联动控制器,加上烟感和温感等,可达到现场独立联动控制的功能。
蓝线开门到位信号一般可不接,因为消防要求是自动关门,确保有关门信号就可以。
现在的防火门电动闭门器一般是一体式设计,已经包含消防模块,所以有可能与某些监控器不兼容,需要与安装现场和供应商沟通确认好。当然最好是购买同品牌的电动闭门器和监控器,如金捍力就可以提供整套的常开式防火门控制系统和远程主机监控系统。
